Кошториси

Розрахунок вивіски за макетом: сім кроків від SVG-файлу до готової суми.

Кошторис — це розрахунок однієї вивіски. Система бере ваш векторний макет, вимірює геометрію літер, а далі за вашими ж матеріалами й цінами збирає специфікацію та суму. Пройти треба сім кроків; кожен наступний відкривається після збереження попереднього.

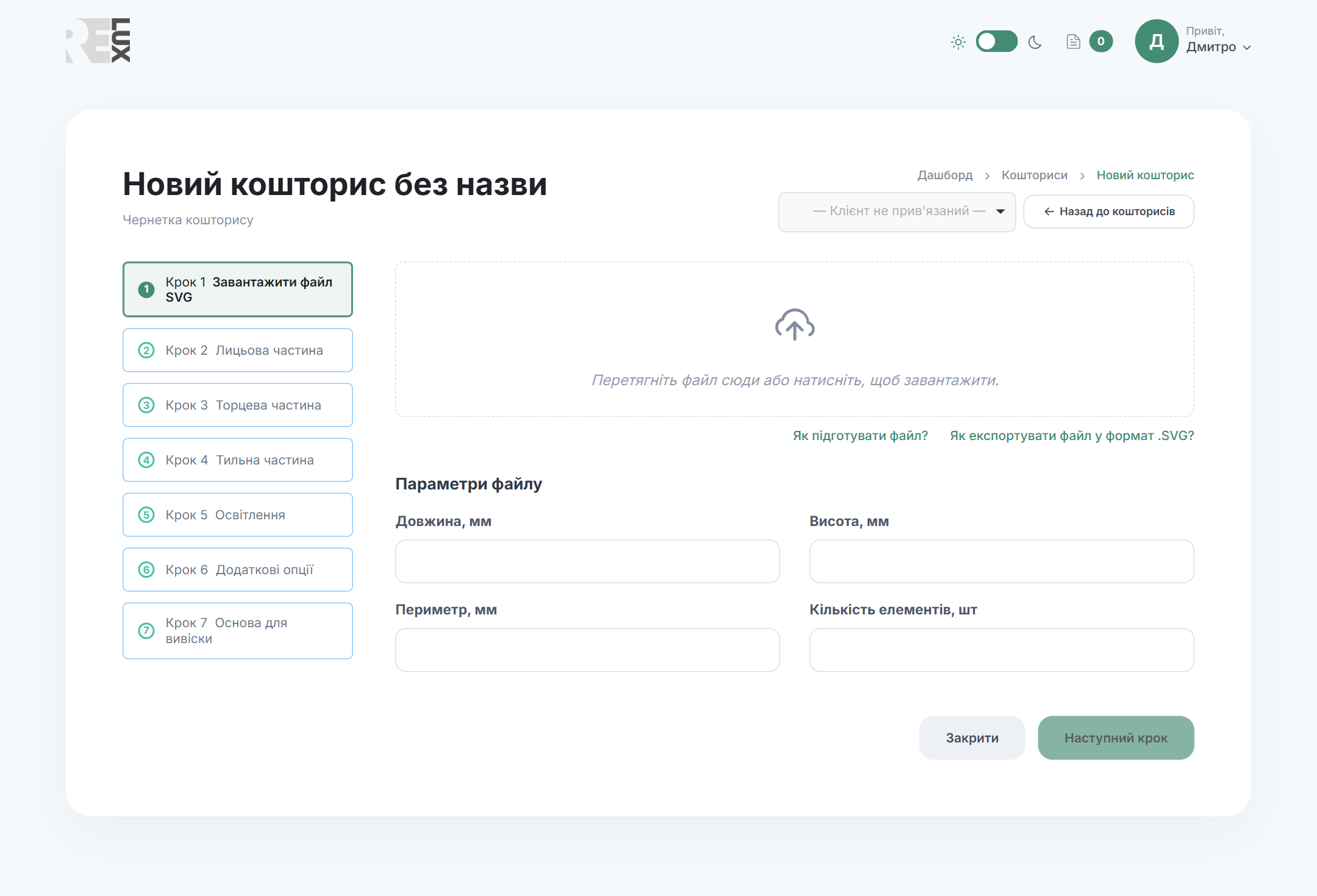

Сторінка «Новий кошторис»: ліворуч — кроки, праворуч — робоча область поточного кроку

Шапка кошторису

Назва — клікніть по заголовку «Новий кошторис без назви» й друкуйте. Під назвою показано стан: Чернетка кошторису, Перегляд або Замовлено — замовлення №….
Клієнт — випадайка праворуч із пошуком по імені, пошті й телефону. Значення за замовчуванням — «— Клієнт не прив’язаний —».
← Назад до кошторисів — вийти до списку. Усе збережене лишається.
Завантажити — меню експорту; з’являється на готовому кошторисі (див. розділ «Експорт» нижче).
Змінити — перевести відкритий кошторис із перегляду в редагування.

Підготовка файлу

Якість розрахунку впирається в якість макета. Дві підказки поруч із полем завантаження — «Як підготувати файл?» і «Як експортувати файл у формат .SVG?» — відкривають покрокові інструкції. Коротко головне.

Вимоги до макета

Тільки чистий дизайн. Видаліть описи, розмірні лінії, рамки й примітки — усе це система порахує як елементи вивіски.
Масштаб 1:1, міліметри. Розмір макета = розмір виробу.
Шрифти у кривих. Текстових блоків бути не повинно.
Тільки замкнені контури. Відкриті лінії дають помилки площі.
Товщина — об’єктом, а не обведенням. Object → Path → Outline Stroke; товщина обведення 0 або Hairline.
Без перетинів і «сміття». Зваріть об’єкти: Pathfinder → Unite.
Отвори в літерах («О», «А») — через Compound Path / Combine, інакше вони порахуються як залиті.
Без обтравочних масок (Clipping Mask).
Фронтальний вид, не дзеркальний.

Експорт з Adobe Illustrator

Object → Expand, потім Object → Artboards → Fit to Artwork Bounds, далі File → Export → Export As… і формат SVG. У вікні SVG Options:

Styling — Presentation Attributes;
Font — Convert to Outlines;
Decimal — 3;
Minify — зняти;
Responsive — обов’язково зняти. З увімкненим Responsive файл втрачає розміри, і система не зможе виміряти вивіску.

Експорт з CorelDRAW

Ctrl+Q — текст у криві, Ctrl+L — комбінувати літери з отворами, перевірте розмір сторінки, далі File → Export → SVG:

Сумісність — SVG 1.1;
Налаштування моделювання — Атрибути презентації;
Одиниці виміру — міліметри;
Експортувати текст — як криві.

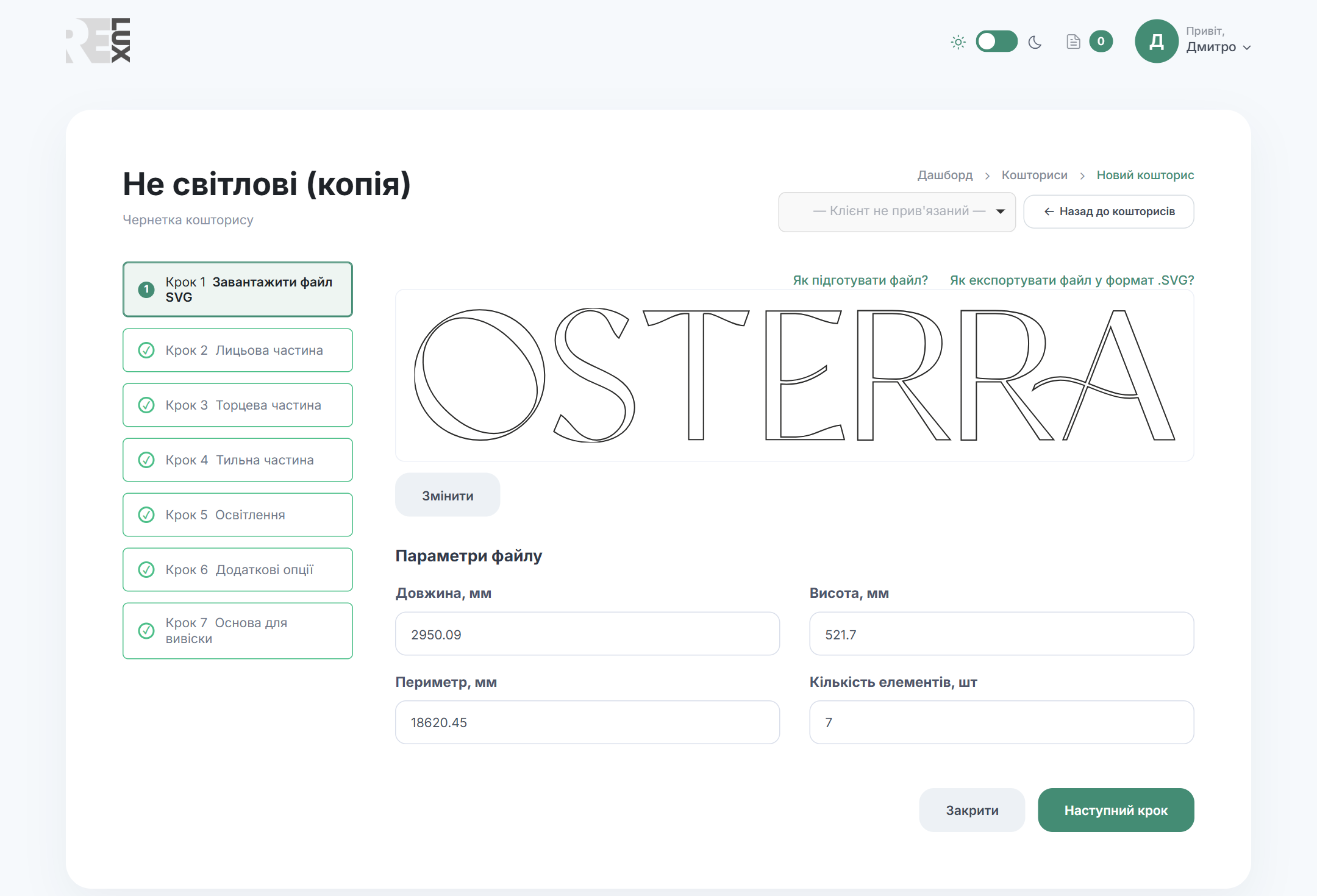

Крок 1. Завантажити файл SVG

Перетягніть файл у зону «Перетягніть файл сюди або натисніть, щоб завантажити» або клікніть по ній. Приймається лише .svg, до 5 МБ.

Під час аналізу показується смужка прогресу зі стадіями. На важкому макеті з’являється підказка «Зачекайте ще трохи, обробляємо макет» — це нормально, аналіз триває до хвилини.

Параметри файлу

Чотири поля заповнюються автоматично й доступні лише для читання — вони виміряні з макета:

Довжина, мм — габарит по горизонталі;
Висота, мм — габарит по вертикалі;
Периметр, мм — сумарний периметр усіх контурів;
Кількість елементів, шт — скільки окремих деталей знайдено.

Кнопки кроку

Збільшити (лупа над прев’ю) — розгорнути макет на весь екран;
Змінити — завантажити інший файл замість поточного;
Закрити — вийти без збереження кроку;
Наступний крок — неактивна, доки файл не проаналізовано.

Попередження й технологічні ризики

Після аналізу система може показати жовтий блок попереджень: вузькі ділянки, гострі кути, дрібні острівці, проблеми з рівномірністю засвітки. Клік по попередженню підсвічує проблемні зони червоним просто на макеті — підсвітка тримається кілька секунд.

Чекбокс відповідальності Частина попереджень блокує перехід далі, доки ви не поставите позначку «Я ознайомлений з технологічними ризиками та беру відповідальність за засвітку вузьких зон на себе». Це не формальність: у вузьких місцях світлодіод не стає, і вивіска світитиме плямами.

Параметри окремого елемента

Клік по будь-якій літері в прев’ю відкриває картку саме цієї деталі — «Елемент №…». Літера підсвічується на макеті, а нижче показуються всі виміряні величини:

Коефіцієнт складності — наскільки ця літера складніша за просту форму; саме він множить кількість ручних робіт;
Час виготовлення — оцінка в годинах і поруч у форматі «год хв с»;
Складність (legacy) — значення за старою формулою, для порівняння;
Площа елемента, мм²;
Ширина та Висота, мм;
Периметр, мм;
Мін. сторона — найвужчий габарит деталі;
Вузькі місця — сумарна довжина ділянок, де борт вужчий за технологічний мінімум;
Гострі кути, Тупі кути, Короткі сегменти — кількість; це складові коефіцієнта складності;
Отвори (islands) — скільки внутрішніх контурів має літера (в «О» — один, у «В» — два).

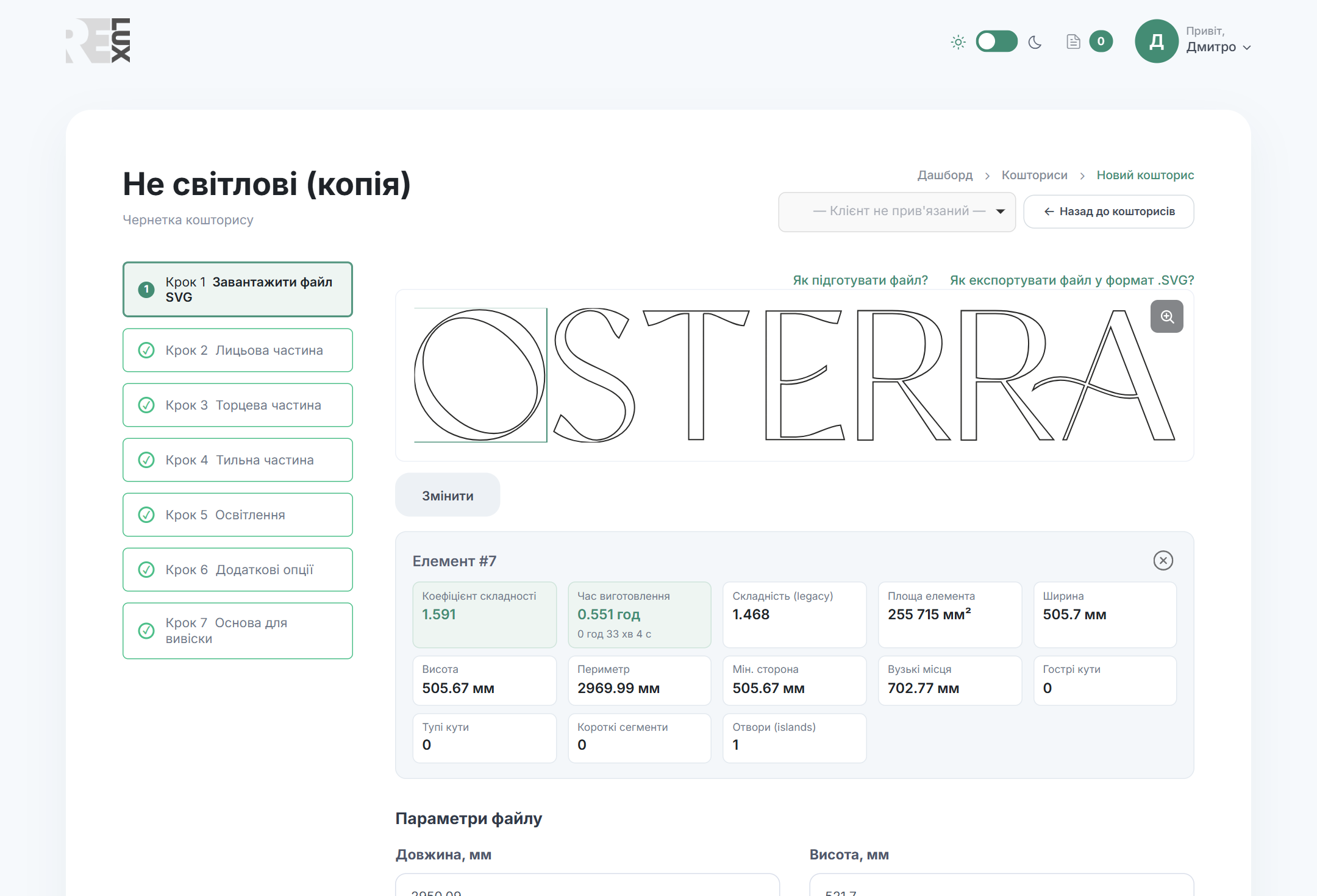

Картка елемента: коефіцієнт складності, час виготовлення, геометрія та вузькі місця

Це основний інструмент, коли сума виглядає дивно. Видно, який саме елемент дав зайву площу, де взялися вузькі місця й чому робота коштує стільки: якщо в однієї літери коефіцієнт складності вдвічі вищий за решту — причина в її формі, а не в помилці розрахунку.

Хрестик у куті картки закриває її.

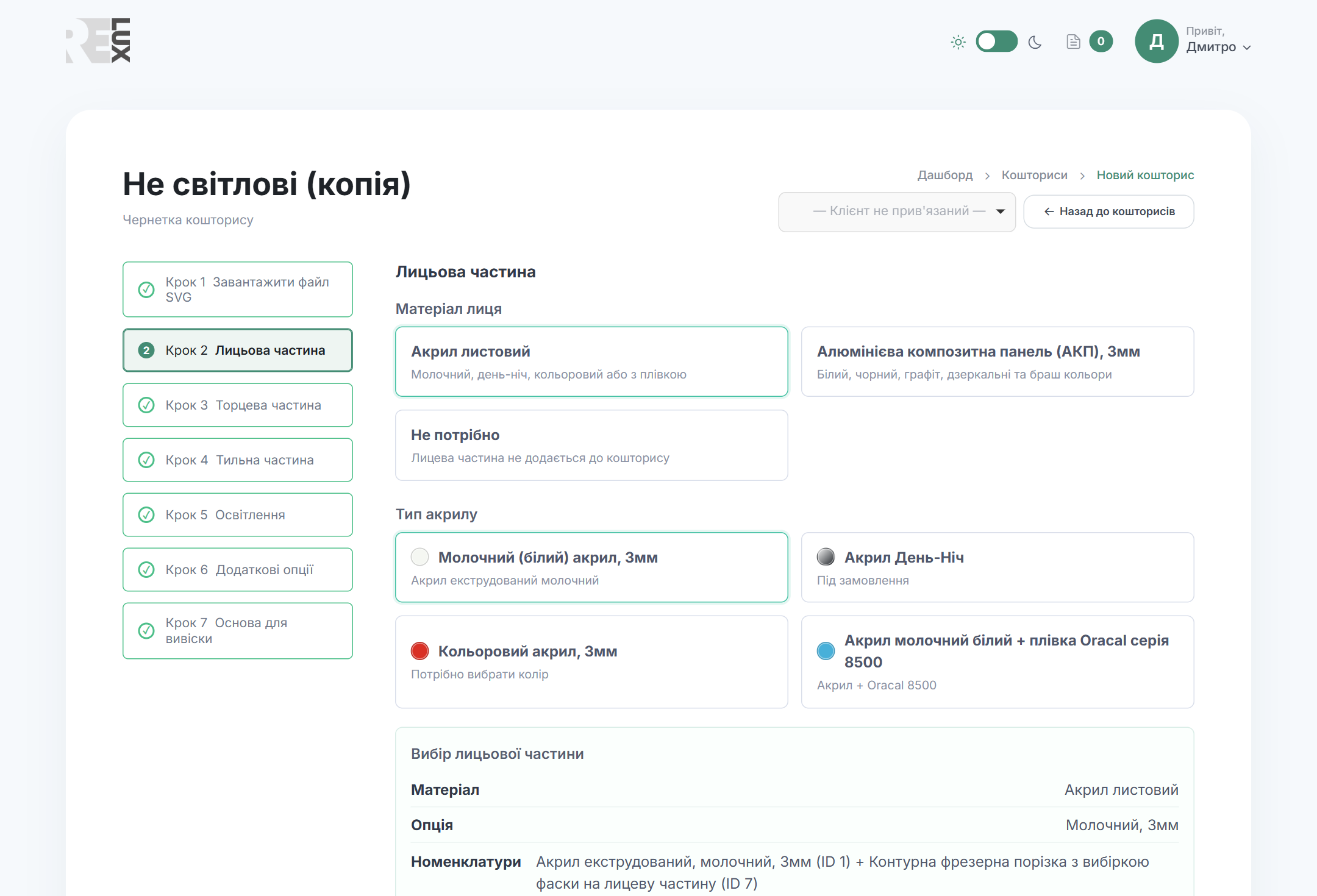

Крок 2. Лицьова частина

Спершу — базовий матеріал:

Акрил листовий — молочний, день-ніч, кольоровий або з плівкою;
Композитна панель — білий, чорний, графіт, дзеркальні та браш;
Не потрібно — лицьова частина не додається до кошторису.

Для акрилу відкривається другий рівень вибору:

Молочний, 3мм — акрил екструдований молочний;
Акрил день-ніч, 3мм — під замовлення;
Кольоровий, 3мм — далі треба обрати колір;
Молочний, 3мм + плівка 8500 — акрил плюс Oracal 8500.

Кольори показуються кольоровими плитками, серія плівки — окремою випадайкою. Усі варіанти приходять із вашої номенклатури й специфікації: якщо матеріалу немає у списку, його або немає в довіднику, або вимкнено в специфікації.

Унизу — блок «Вибір лицьової частини» зі зведенням того, що ви обрали, і кнопки Назад та Наступний крок.

Крок 3. Торцева частина

Борт літери. Два варіанти оздоблення:

Алюмінієвий профіль — фарбований, одна позиція в специфікації;
Профіль + плівка — профіль, плівка та поклейка борта.

Далі задаються товщина профілю, ширина профілю і колір: для фарбованого — колір профілю, для плівки — спершу серія, потім колір.

Ширина профілю впливає на крок 5 Це глибина літери, а від неї залежить, скільки світлодіодів треба, щоб засвітити лице рівномірно. Змінили ширину — перерахуйте освітлення.

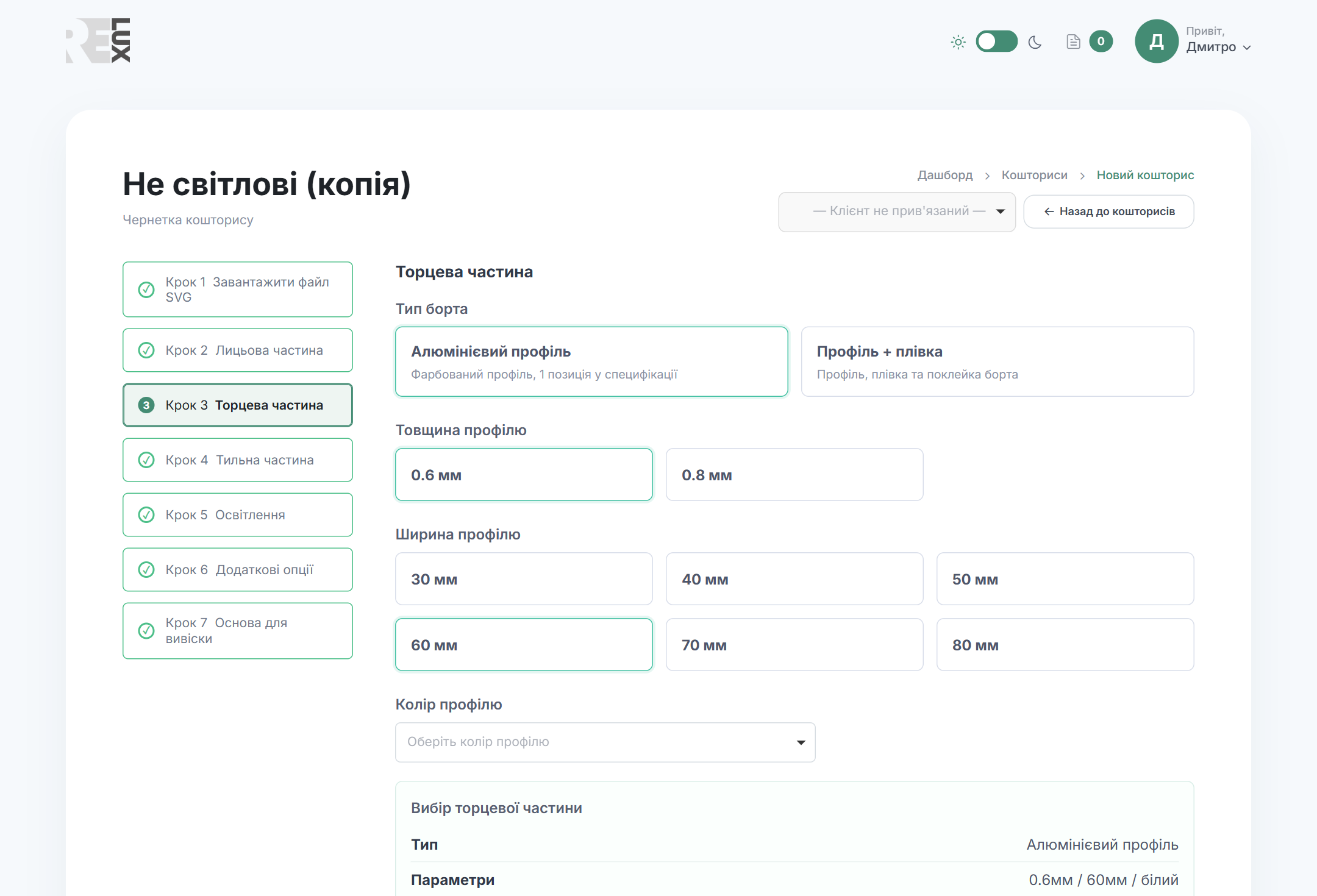

Крок 3: товщина, ширина й оздоблення борта

Крок 4. Тильна частина

ПВХ, 8мм — матеріал основи плюс контурна фрезерна порізка;
Акрил прозорий матовий, 5мм — акрил, матова плівка, поклейка та фрезерування;
Не потрібно — тильна частина не додається до кошторису.

Крок 5. Освітлення

Перше питання — Встановлення світломодулів: Так / Ні. При «Ні» крок закривається одразу.

Автоматична розкладка

Оберіть Світломодуль зі списку й Тип розстановки:

Рекомендований — баланс яскравості й вартості;
Економ — мінімум модулів;
Максимальна яскравість (Premium);
По периметру;
Розкладка від виробника — коли схему дав постачальник.

Кнопка Розрахувати кількість запускає розкладку. Результат — три поля лише для читання: Кількість світломодулів, Потужність, Вт і Рекомендована потужність БЖ (+20%).

Якщо обрано «Розкладку від виробника», замість розрахунку з’являються поля для завантаження файлу схеми (зображення, PDF або SVG, до 2 МБ) і ручного введення кількості модулів.

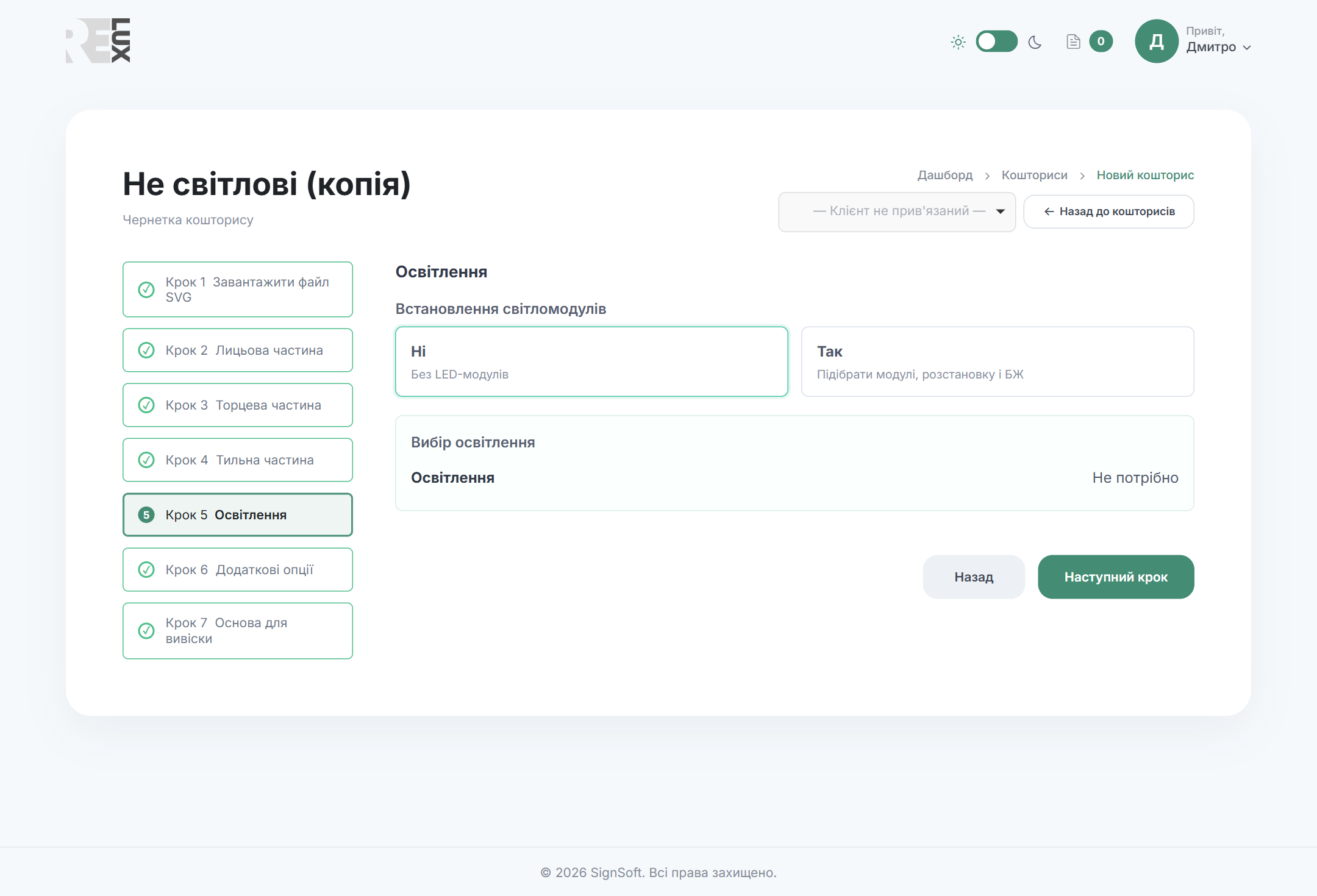

Крок 5: автоматична розкладка світлодіодів

Редактор розкладки

Автоматичний результат майже завжди хочеться поправити. Панель інструментів над макетом дає чотири режими:

Перемістити — перетягнути модуль у потрібне місце;
Додати — клік по полотну ставить новий модуль;
Видалити — клік по модулю прибирає його;
Повернути — перетягування змінює кут модуля.

Поруч — інструменти:

Скасувати (Ctrl+Z) і Повторити (Ctrl+Y) — історія до 60 кроків;
Вирівняти відстань між модулями — розкласти рівномірно;
Повернути масштаб і центр — скинути зум і панораму;
Скинути розкладку — повернути автоматичний варіант;
Очистити розкладку — прибрати всі модулі;
Завантажити SVG — вивантажити монтажну схему.

Полотно масштабується колесом миші й панорамується перетягуванням. Кількість і потужність перераховуються після кожної дії — окремо натискати «Розрахувати» не треба.

Блок живлення

Питання Блок живлення: Так / Ні, і при «Так» — вибір моделі зі списку. Орієнтуйтеся на поле «Рекомендована потужність БЖ (+20%)»: запас потрібен, щоб блок не працював на межі.

Крок 6. Додаткові опції

Кожна опція — пара кнопок «Так / Ні»:

Ущільнювач і окремо Встановлення ущільнювача — матеріал і робота рахуються різними позиціями;
Шурупи в колір торця — при «Так» з’являється поле Кількість, шт; за замовчуванням підставляється кількість елементів × 6;
Збірка літер спеціалістами — саме сюди застосовується коефіцієнт складності макета (див. Коефіцієнти SVG);
Дистанційні тримачі — «Не потрібно», «Пластик» або «Алюміній». Для пластику додається вибір кольору й поле Кількість, шт (за замовчуванням кількість елементів × 5).

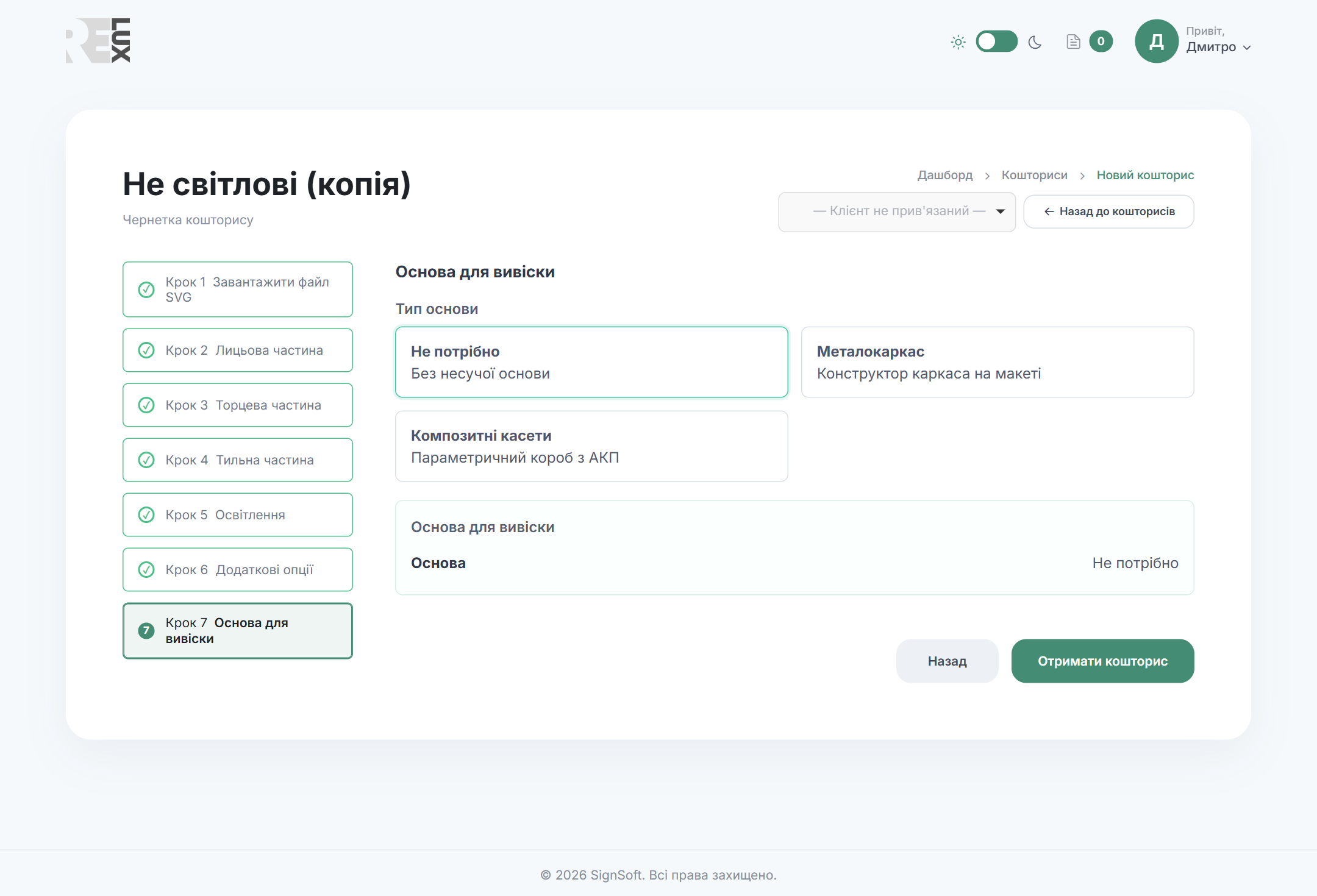

Крок 7. Основа для вивіски

Те, на чому вивіска тримається:

Не потрібно — без несучої основи;
Металокаркас — конструктор каркаса на макеті;
Композитні касети — параметричний короб з АКП.

Металокаркас

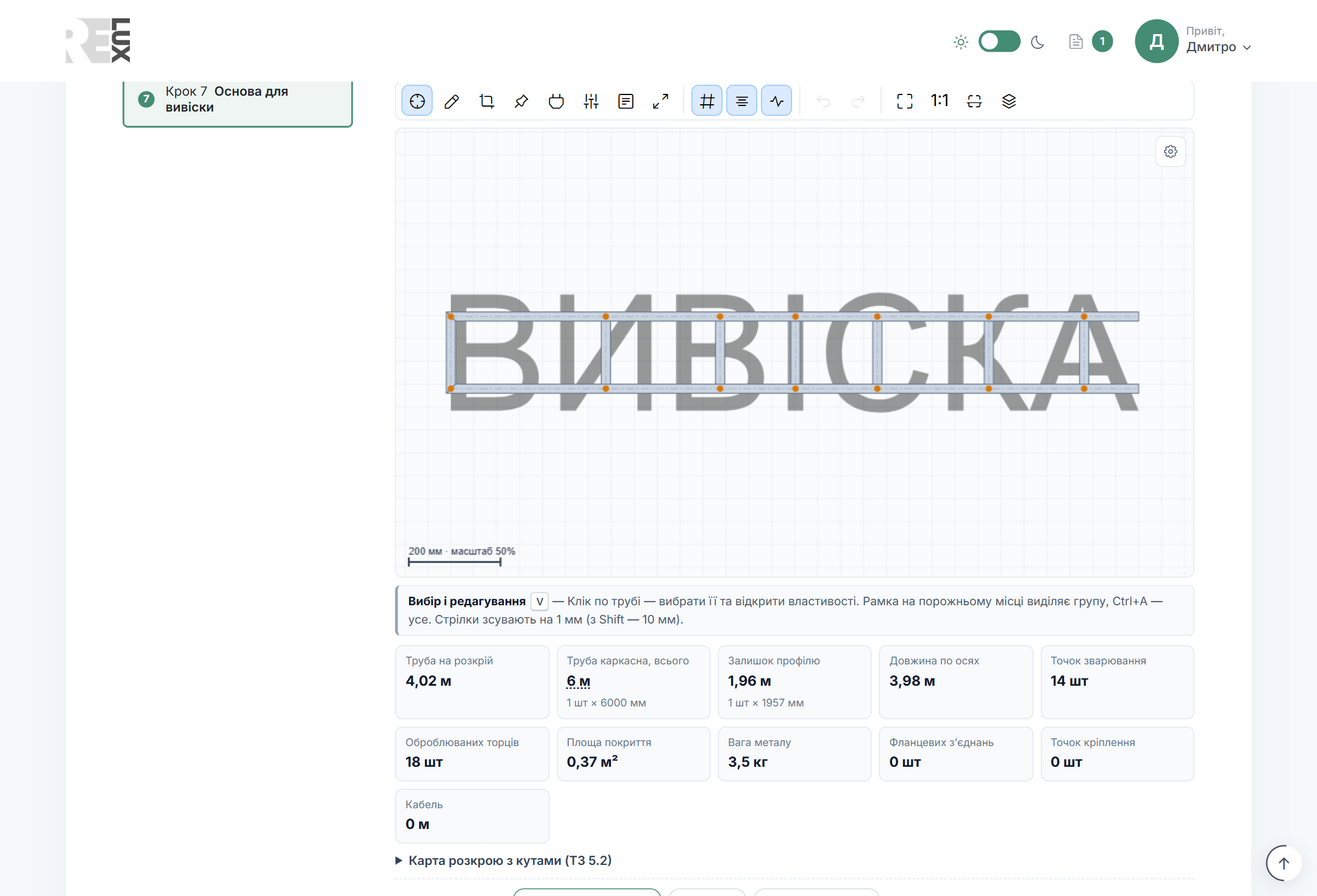

Оберіть профіль труби, орієнтацію та покриття й натисніть Створити попередній каркас — система побудує сітку по габаритах макета. Далі каркас редагується просто поверх вивіски: елементи рухаються й додаються, задаються фланці, вушка та точки кріплення.

Праворуч постійно оновлюється зведення: довжина труби, вага, кількість зварних з’єднань і різів, площа фарбування. Звідти ж вивантажуються виробничі файли — плаз 1:1, креслення та DXF.

Чому потрібного профілю немає у списку У випадайці показуються лише профілі, увімкнені у вашій Специфікації. Вимкнена позиція зникає з вибору, але лишається в раніше збережених кошторисах.

Композитні касети

Параметричний короб: задаються габарити, розкрій на касети, тип борта й оздоблення. Система рахує розкрій листа АКП, довжину фрезерування та різу, каркас і — якщо короб світловий — начинку підсвітки.

Готовий кошторис

Після останнього кроку відкривається підсумкова сторінка.

Артикул — номер кошторису;
Параметри файлу — ті самі чотири величини;
Разом, без ПДВ — підсумкова сума;
Кількість — лічильник «−» / «+», якщо виробів кілька однакових;
Теги вибору — усі ваші відповіді по кроках одним списком;
Детальний кошторис — таблиця: №, номенклатура, кількість, вартість, сума.

Перегляд 3D і «Засвітити»

Кнопка Перегляд 3D показує вивіску об’ємно — з бортом, основою й товщиною. Кнопка Засвітити вмикає нічний режим: видно, як лягає світло від обраної розкладки. Обидві з’являються, коли є що показувати.

Експорт

Меню Завантажити дає чотири позиції:

Кошторис з номенклатурами — PDF із повною специфікацією; робочий документ для цеху й для себе;
Кошторис без номенклатур — PDF без переліку матеріалів; саме його віддають клієнту, щоб не показувати внутрішню кухню;
Розкладку світломодулів — SVG монтажної схеми;
SVG файл — вихідний макет.

Виробничі файли каркаса (плаз, креслення, DXF) вивантажуються з кроку 7 і з картки замовлення.

Оновити

Якщо ціни в номенклатурі змінилися після розрахунку, поруч із сумою з’являється кнопка Оновити — вона перераховує кошторис за поточними цінами. Доки ви її не натиснули, стара пропозиція клієнту лишається чинною.

Далі — в замовлення

Кнопка Додати в оформлення кладе кошторис у нове замовлення — див. Кошик і оформлення.
